LED

概述

单色LED模块，高电平亮，低电平灭，提供红黄绿白颜色LED。

技术参数

• 工作电压：VCC 3.3-5V
• 模块尺寸：24x46x7.5mm

引脚定义

VCC	电源
NC	空脚
DI	数字输入
GND	地

使用教程

掌控板

Arduino示例

//程序功能：按键按下灯亮，不按灯不亮//
int buttonPin =2;
int ledPin =3;
int val;
void setup()
{
  Serial.begin(9600);
  pinMode(buttonPin, INPUT);
  pinMode(ledPin, OUTPUT);
}

void loop()
{
  val=digitalRead(buttonPin);
  Serial.println(val);
  if(val==HIGH)
  {
     digitalWrite(ledPin,HIGH);
  }
  else
  {
     digitalWrite(ledPin,LOW);
  }
}

图形化示例

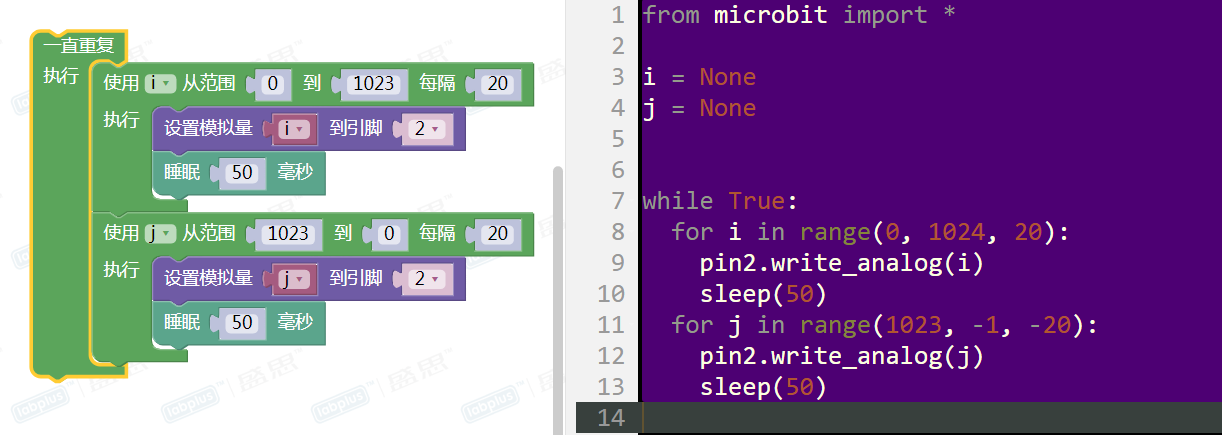

呼吸灯程序,LED灯模块连接P0引脚

版本历史记录

Version	Date	Note [+]新增[-]删除[^]修复
V2.0
