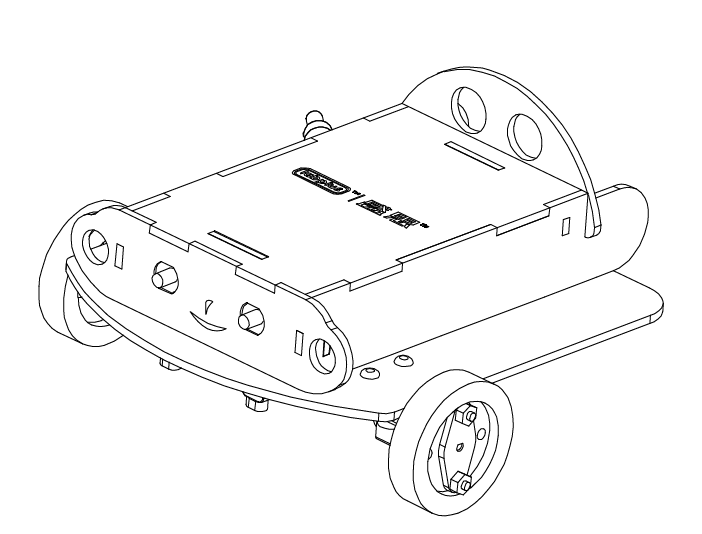

光明使者

概述

本作品可通过光线传感器驱动直流电机，使其可跟随光照前进。使用时先根据制作说明将作品组装完整，然后 接上电源（9V电池或USB供电），打开主控板开关，将作品放置在水平地/桌面上即可。本作品用光线传感器作 为输入装置，直流电机作为输出装置，当光线传感器检测值高于预设阈值时，电机启动，同时根据左右测量值 的不同可实现让其左右转弯。DIY动手组装，锻炼动手能力，了解智能创意电子套件的使用，激发创新思维， 增加学习乐趣。

使用教程

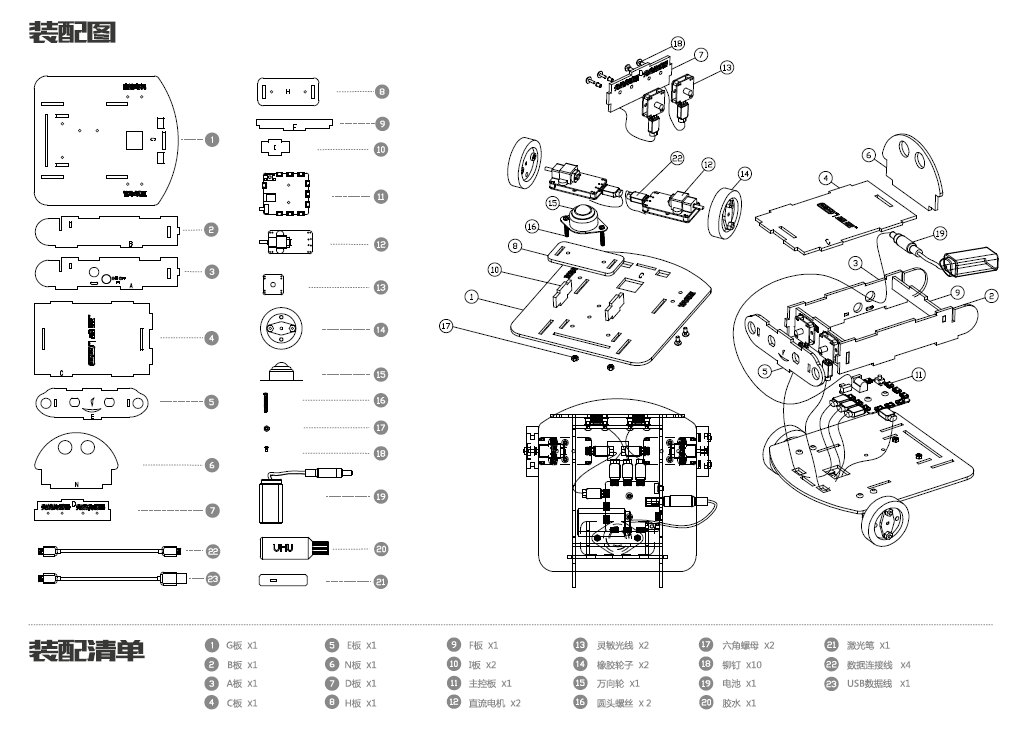

组装说明

File:光明使者_装配.pdf File:跟随小车制作说明.rar

电子模块清单

模块名称	数量
W1控制板	x1
灵敏光线	x2
直流电机	x2

电子模块连接说明

模块	引脚	说明
灵敏光线(左)	W1-A2/A3接口
灵敏光线(右)	W1-A0/A1接口
直流电机(左)	W1-5/6接口
直流电机(右)	W1-2/4接口

Arduino程序/图形化程序

光明使者程序包

//----2016/09/21
#include<Arduino.h>

#define Light     A0
#define Light1    A2

#define M_OUT_right_2   2
#define M_OUT_right_4   4

#define M_OUT_left_5    5
#define M_OUT_left_6    6

unsigned int Light_sr = 0;
unsigned int Light_sr1 = 0;

unsigned int potVal;
unsigned int lightVal;
unsigned int flag = 0;

int vala,valb;
unsigned int vala_ref;
unsigned int valb_ref;
int sumab,sumba;
void receivedata();
void M_move();
void M_right_move();
void  M_lefe_move();
void  M_stop();
void around();

void setup()
{
  // put your setup code here, to run once:

  pinMode(M_OUT_right_2,OUTPUT);
  pinMode(M_OUT_right_4,OUTPUT);
  pinMode(M_OUT_left_5,OUTPUT);
  pinMode(M_OUT_left_6,OUTPUT);

  digitalWrite(M_OUT_right_2,LOW);
  digitalWrite(M_OUT_right_4,LOW);

  digitalWrite(M_OUT_left_5,LOW);
  digitalWrite(M_OUT_left_6,LOW);
  Serial.begin(115200);
}
void loop()
{
  Light_sr = analogRead(Light);
  Light_sr1 = analogRead(Light1);

  Serial.print("Light_right:");
  Serial.println(Light_sr);
  Serial.print("Light_left:");
  Serial.println(Light_sr1);

  receivedata();
}
void receivedata()
{
  vala = analogRead(Light); //设定光传感器模拟数据读取端口
  valb = analogRead(Light1);

  sumab = (vala-valb); //左右光传感器读入数值求差
  sumba = (valb-vala); //左右光传感器读入数值求差

  if((vala<20)&&(valb<20))  //
  {
    M_move();
  }
  else if((vala<800)&&(valb<800))
  {
    if(sumab>10)
    {
      M_right_move();
    }
    else if(sumba>20)
    {
      M_lefe_move();
    }
    else
    {
      M_stop();
    }
  }
  else if((vala>=800)&&(valb>=800)&&(vala<=1020)&&(valb<=1020))  //
  {
    if(sumab>10)
    {
      M_right_move();
    }
    else if(sumba>10)
    {
      M_lefe_move();
    }
    else
    {
      M_stop();
    }
  }
  else if((vala>1020)&&(valb>1020))
  {
    around();
  }
  else
  {
    M_stop();
  }
}
void M_move()
{
    digitalWrite(M_OUT_right_2, LOW);
    digitalWrite(M_OUT_right_4,HIGH);
    digitalWrite(M_OUT_left_5, HIGH);
    digitalWrite(M_OUT_left_6,LOW);
}
void M_lefe_move()
{
    digitalWrite(M_OUT_right_4, LOW);
    digitalWrite(M_OUT_left_5, HIGH);
    digitalWrite(M_OUT_left_6,LOW);
}
void M_right_move()
{
    digitalWrite(M_OUT_right_2, LOW);
    digitalWrite(M_OUT_right_4,HIGH);
    digitalWrite(M_OUT_left_5, LOW);
}
void M_stop()
{
   digitalWrite(M_OUT_right_4, LOW);
   digitalWrite(M_OUT_left_5, LOW);
}
void around()
{
    digitalWrite(M_OUT_right_4, LOW);
    digitalWrite(M_OUT_left_5, HIGH);
    digitalWrite(M_OUT_left_6,LOW);
    digitalWrite(M_OUT_right_2, HIGH);
    digitalWrite(M_OUT_right_4,LOW);
    delay(2000);
    digitalWrite(M_OUT_right_2,LOW);
    digitalWrite(M_OUT_right_4,LOW);
    digitalWrite(M_OUT_left_5,LOW);
    digitalWrite(M_OUT_left_6,LOW);
}

版本历史记录

Version	Date	新增/删除/修复
