红外接收

概述

接收红外遥控信号，能解析NEC协议数据并UART输出数据。有效距离8米，波特率115200bps。

技术参数

• 工作电压：VCC 3.3-5V
• 通讯方式：UART
• 输出字节长度：1字节
• 有效距离：8米
• 模块尺寸：24x46x7.5mm

引脚定义

VCC	电源
RXD	串口接收
TXD	串口发送
GND	地

使用教程

1.串口波特率设置115200bps。程序在定义串口引脚时，注意模块端的RX、TX需要和主板上的RX、TX交叉！
2.当接收到红外调制信号，模块上的指示灯会闪烁。

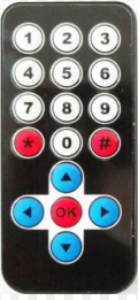

下表为附件遥控器的按键对应值表

	遥控按键	HEX(16进制)	DEC(10进制)
	"1"	0x00	00
	"2"	0x80	128
	"3"	0x40	64
	"4"	0x20	32
	"5"	0xA0	160
	"6"	0x60	96
	"7"	0x10	16
	"8"	0x90	144
	"9"	0x50	80
	"0"	0xB0	176
	"*"	0x30	48
	"#"	0x70	112
	"↑"	0x88	136
	"↓"	0x98	152
	"←"	0x28	40
	"→"	0x68	104
	"Ok"	0xA8	168

掌控板

Python示例

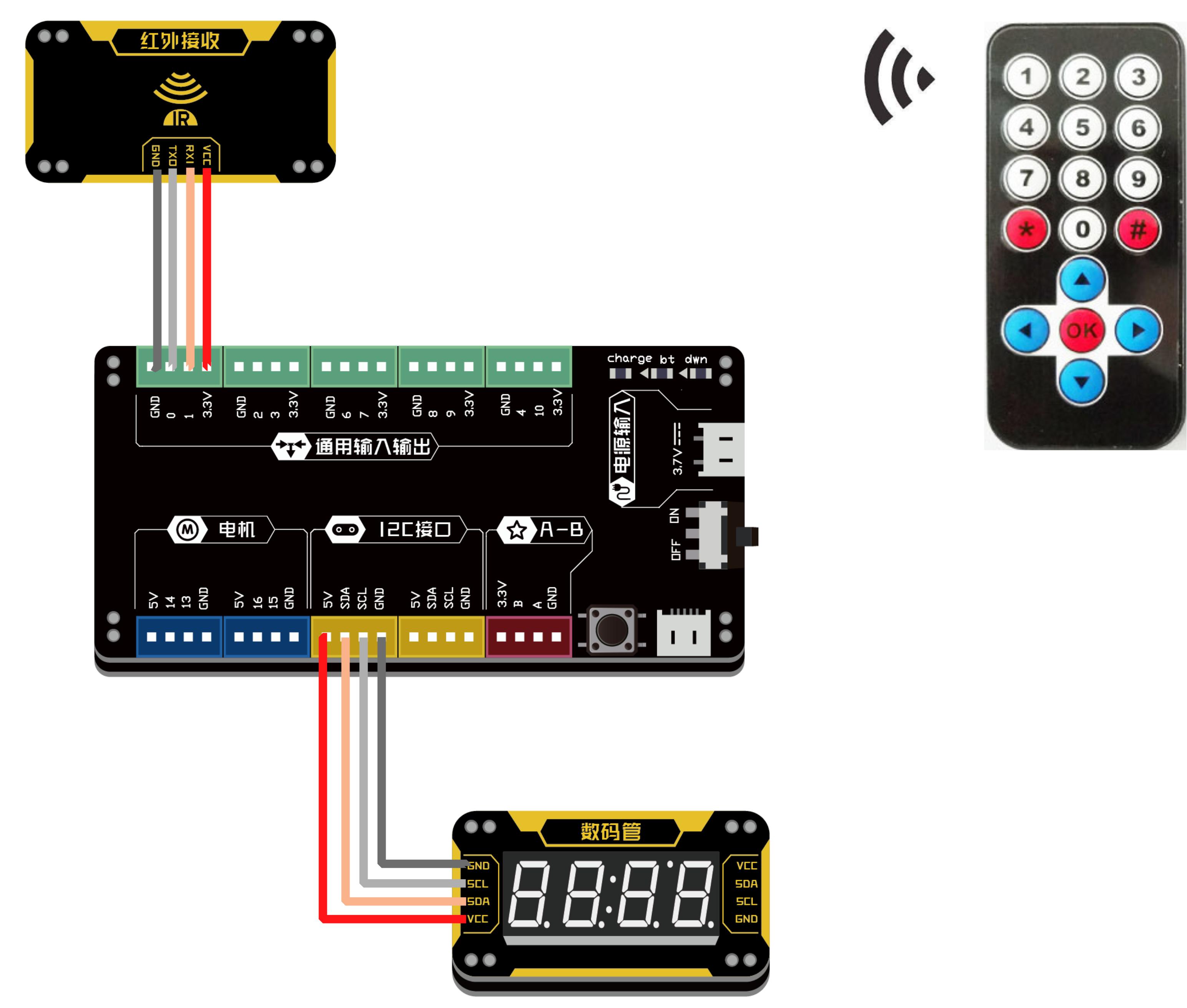

	红外接收模块接收，数码管模块显示数据

from microbit import *

_TubeTab = [
    0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F,
    0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71, 0x00, 0x40]

def tm1650Init():
  i2c.write(0x24, bytearray([0x01]))
def tm1650DisplayUint(x):
  charTemp = [0, 0, 0, 0]
  x = (x if x < 10000 else 9999)
  charTemp[3] = x%10
  charTemp[2] = (x//10)%10
  charTemp[1] = (x//100)%10
  charTemp[0] = (x//1000)%10
  if x < 1000:
    charTemp[0] = 0x10
    if x < 100:
      charTemp[1] = 0x10
      if x < 10:
        charTemp[2] = 0x10
  for i in range(0, 4):
    i2c.write(0x34+i, bytearray([_TubeTab[charTemp[i]]]))
def tm1650DisplayInt(x):
  x = round(x)
  if x >= 0:
    tm1650DisplayUint(x)
  else:
    temp = (x if x > -999 else -999)
    temp = abs(temp)
    tm1650DisplayUint(temp)
    if temp < 10:
      i2c.write(0x36, bytearray([_TubeTab[0x11]]))
    elif temp < 100:
      i2c.write(0x35, bytearray([_TubeTab[0x11]]))
    elif temp < 1000:
      i2c.write(0x34, bytearray([_TubeTab[0x11]]))

display.off()
tm1650Init()
uart.init(baudrate=115200, bits=8, parity=None, stop=1, tx=pin1, rx=pin0)
while True:
    if uart.any():
        _word=uart.read()

        tm1650DisplayInt(_word[0])

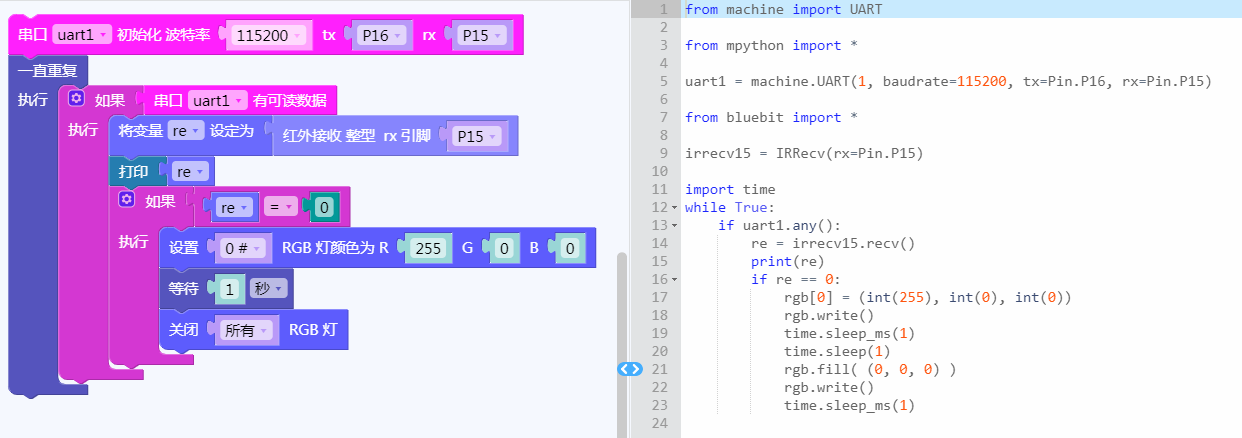

图形化示例

连接图同上

版本历史记录

Version	Date	Note [+]新增[-]删除[^]修复
V2.0
