激光发射

概述

内置激光发射头，高电平开启激光器，低电平则否

技术参数

• 工作电压： VCC 3.3V -5V
• 发射功率：150mW
• 激光波长：650nm（红色）
• 出光功率：<5mW
• 光点大小：15米处光直径：<φ15mm
• 模块尺寸：24x46x7.5mm

引脚定义

VCC	电源
NC	空脚
DI	数字输入
GND	地

使用教程

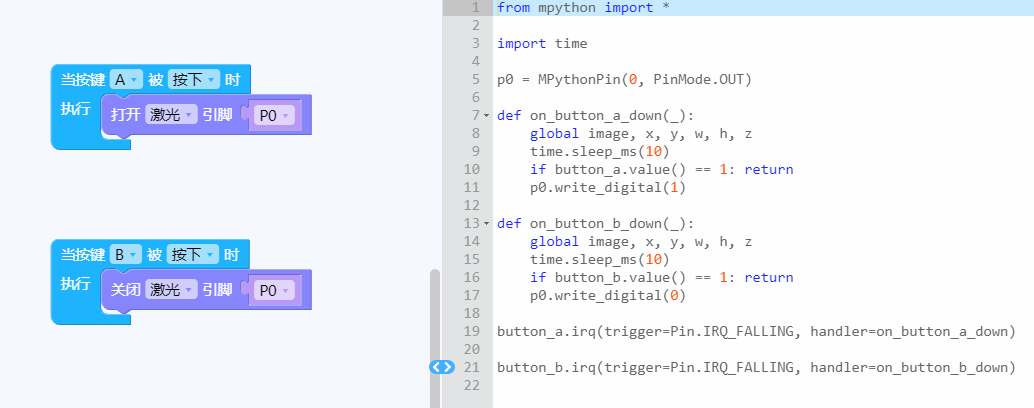

掌控板

Arduino示例

//程序功能：按键按下，发射激光；按键松开，激光关闭//
int buttonPin =2;
int laserPin=3;
int val;
void setup() {
  // put your setup code here, to run once:
   Serial.begin(9600);
   pinMode(buttonPin,INPUT);
   pinMode(laserPin,OUTPUT);
}

void loop() {
   val=digitalRead(buttonPin);
   Serial.print(val);
   if(val==HIGH)
   {
     digitalWrite(laserPin,HIGH);
   }
   else
   {
     digitalWrite(laserPin,LOW);
   }
}

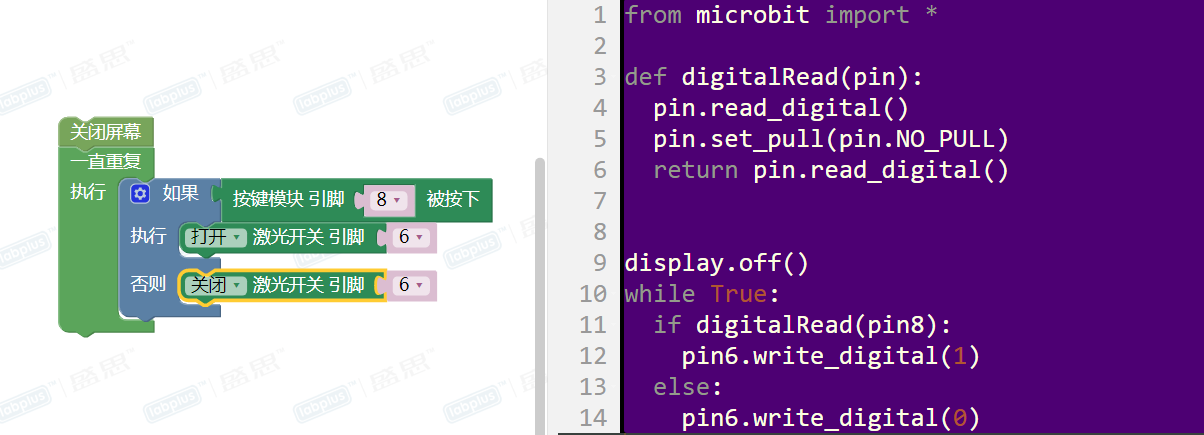

图形化示例

程序功能：当按键被按下时，激光发射，否则，激光关闭

版本历史记录

Version	Date	Note [+]新增[-]删除[^]修复
V2.0
