概述
内置光敏电阻,可实现光电转换。一般用于光线测量、光线控制。
技术参数
- 工作电压: VCC 3.3V -5V
- 模拟输出:0-VCC
- 可测光亮:<100000lux
- 可调触发阈值:触发时,输出高电平
- 模块尺寸:24x46x7.5mm
引脚定义
| VCC | 电源 |
| DO | 数字输出 |
| AO | 模拟输出 |
| GND | 地 |
使用教程
1.AO口输出模拟值,DO口输出数字值0/1。
2.DO口数字值触发阈值可通过模块正面电位器进行调节,当红色LED亮,表示触发数字输出1,反之代表数字输出0。
掌控板及mPython编程
#程序功能:当模拟光线传感器的测量值大于500时,掌控板RGB灯亮。

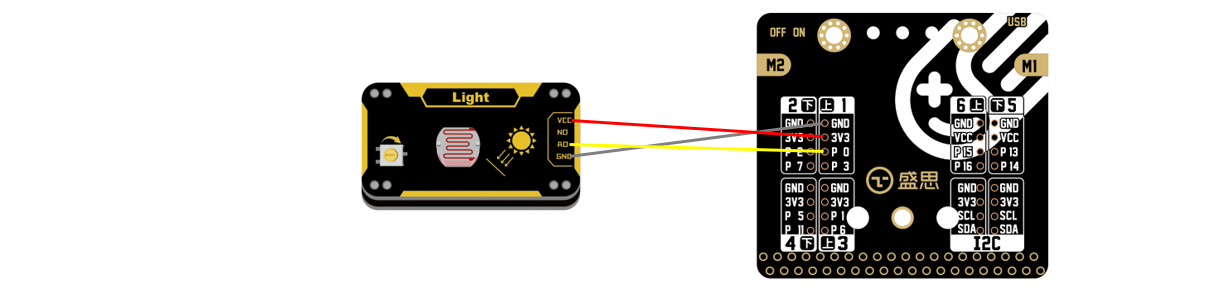

| 连接示意图 |

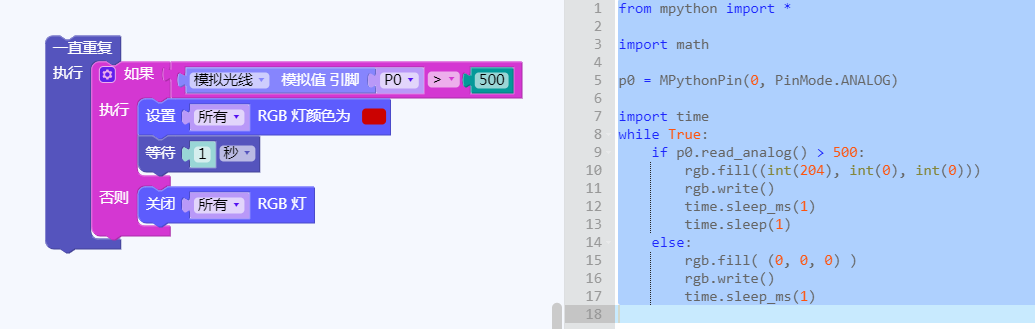

| 图形化及mPython代码 |
Arduino示例
//程序功能:当光线采样值小于180,灯亮,否则灯不亮;当光线采样值大于设定的阈值,蜂鸣器响,否则蜂鸣器不响//
int analoglightPin =A0;
int thresholdPin=3;
int ledPin =7;
int buzzerPin=8;
int val;
void setup() {
Serial.begin(9600);
pinMode(analoglightPin, INPUT);
pinMode(thresholdPin, INPUT);
pinMode(ledPin, OUTPUT);
pinMode(buzzerPin, OUTPUT);
}
void loop() {
val=analogRead(analoglightPin);
Serial.println(val);
if(val<180)
{
digitalWrite(ledPin,HIGH);
}
else
{
digitalWrite(ledPin,LOW);
}
if(digitalRead(thresholdPin)==HIGH)
{
digitalWrite(buzzerPin,HIGH);
delayMicroseconds(110);
digitalWrite(buzzerPin,LOW);
delayMicroseconds(60);
}
else
{
digitalWrite(buzzerPin,LOW);
}
}
Bluebit主控

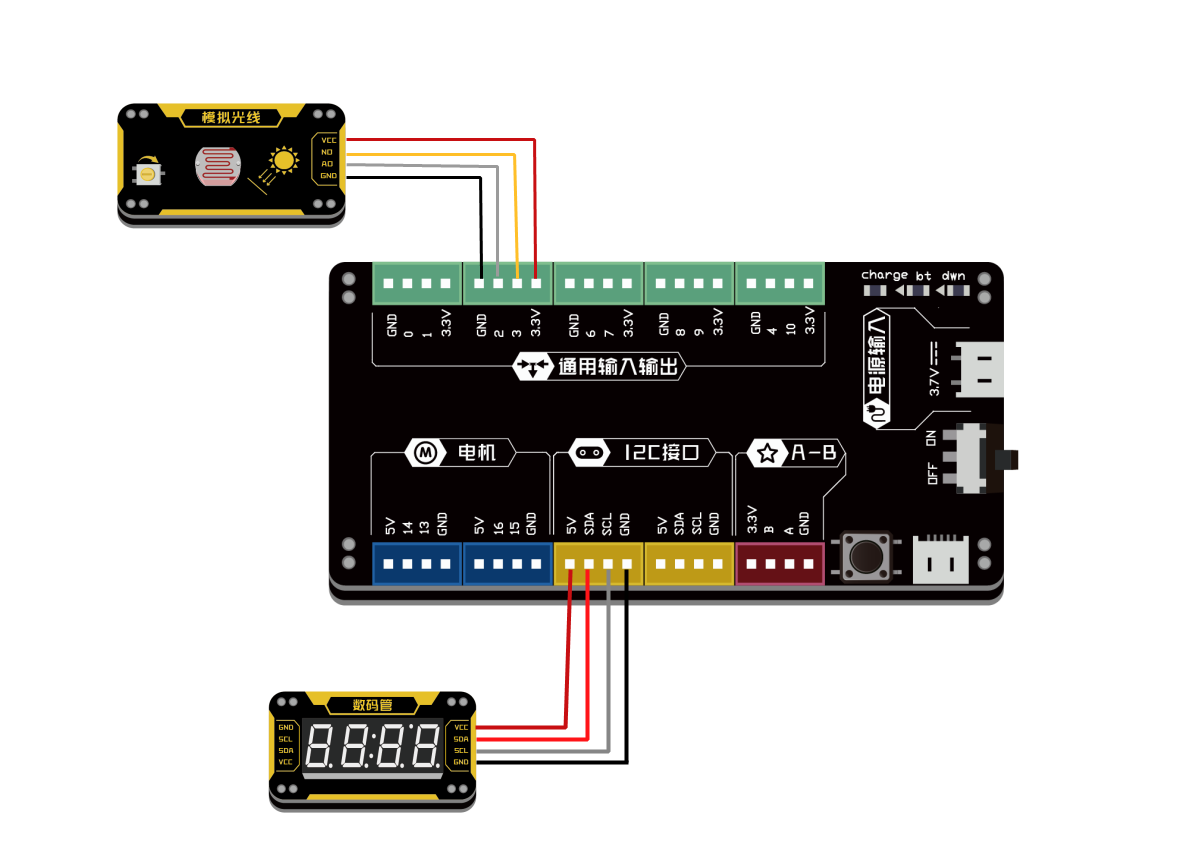

| 实物连接如上 |

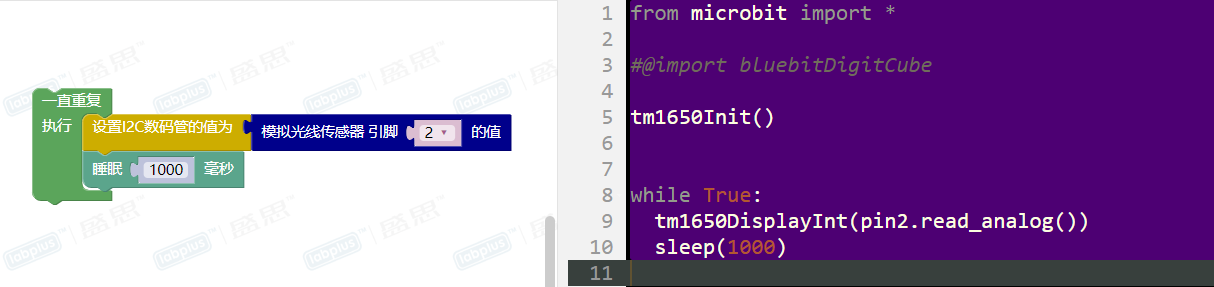

| 程序功能:数码管显示模拟光线的测量值 |
版本历史记录
| Version | Date | Note [+]新增[-]删除[^]修复 |
|---|---|---|
| V2.0 |
