电子标签RFID

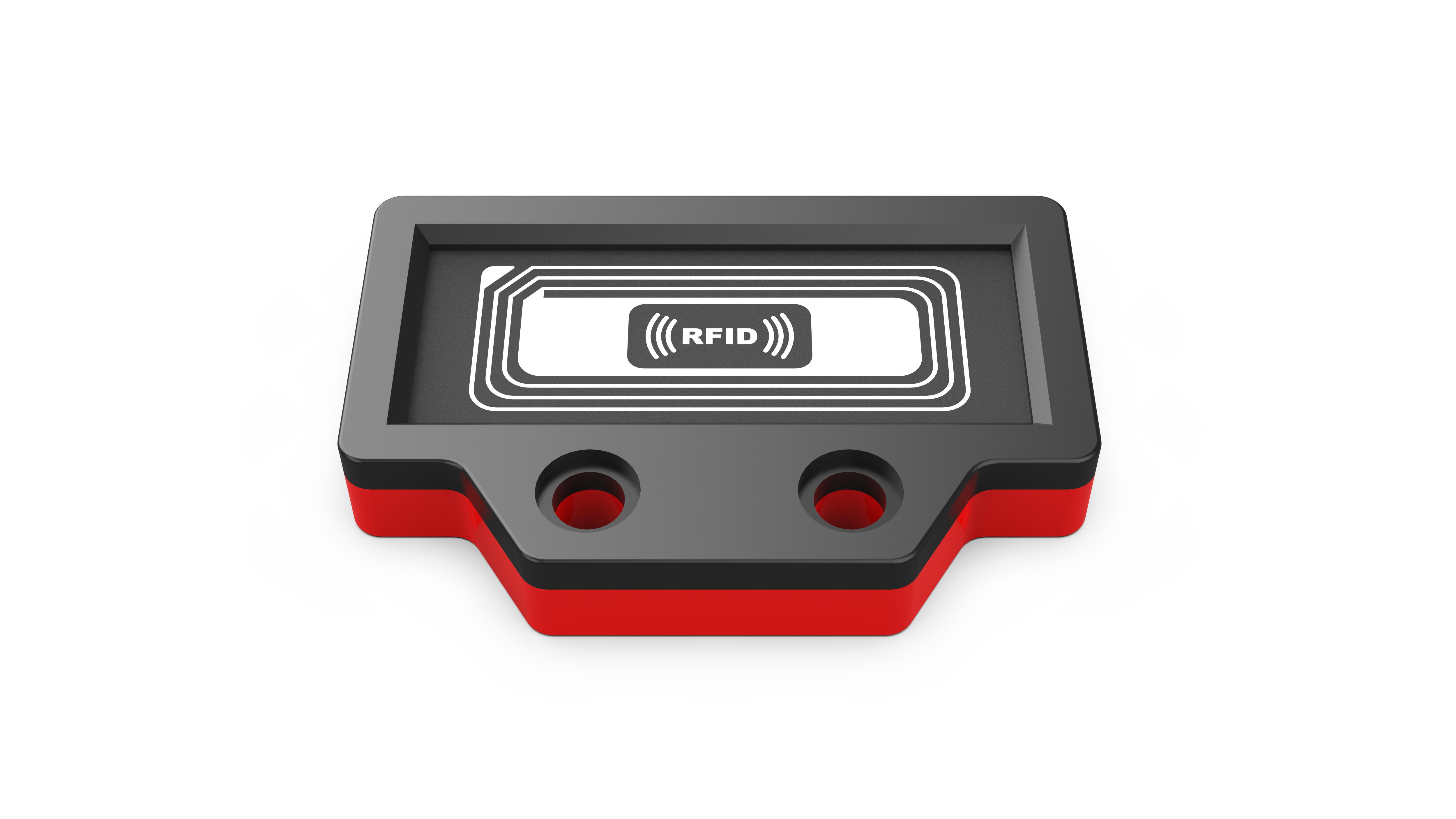

../../../../_images/RFID-H.png

概述

能有效识别射频卡ID并读写信息，可模拟实现电子钱包的充值和扣费功能。

技术参数

工作电压： VCC 3.3V -5V

模块尺寸：24*48mm

固定安装：2个兼容塑料积木通孔

探测距离：0.5-1cm

数据类型：ID和电子钱包信息

引脚定义

引脚

定义

GND

地

VCC

电源

SCL

I2C时钟

SDA

I2C数据

示例程序

1、按A键获取射频卡序列号并初始化设置并RGB亮红灯，按B键对射频卡充值并亮绿灯。

2、掌控板OLED屏显示RFID序列号和当前余额。。

from mpython import *

from bluebit import *

x = None

y = None

import time

def on_button_a_pressed(_):
    global y, x
    rf = scan_rfid.scanning()
    x = rf.serial_number()
    rf.set_purse()
    y = 0
    rgb.fill((int(255), int(0), int(0)))
    rgb.write()
    time.sleep_ms(1)
    time.sleep(0.1)
    rgb.fill(( 0, 0, 0) )
    rgb.write()
    time.sleep_ms(1)

button_a.event_pressed = on_button_a_pressed

def on_button_b_pressed(_):
    global y, x
    rf = scan_rfid.scanning()
    rf.increment(1)
    y = rf.get_balance()
    rgb.fill((int(51), int(204), int(0)))
    rgb.write()
    time.sleep_ms(1)
    time.sleep(0.1)
    rgb.fill(( 0, 0, 0) )
    rgb.write()
    time.sleep_ms(1)

button_b.event_pressed = on_button_b_pressed

scan_rfid = Scan_Rfid()
while True:
    oled.fill(0)
    oled.DispChar(str(str('序列号: ') + str(x)), 0, 0, 1)
    oled.DispChar(str(str('余额: ') + str(y)), 0, 16, 1)
    oled.show()

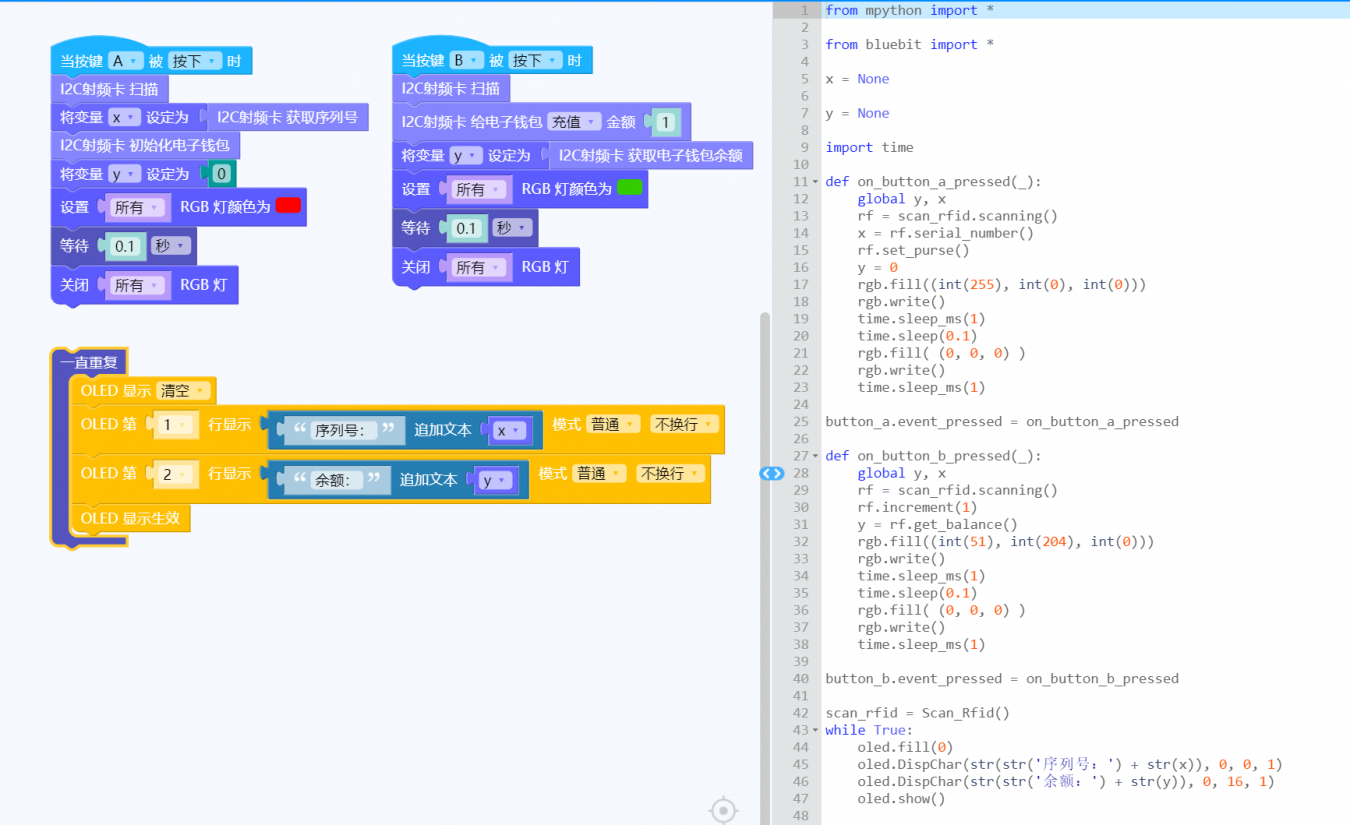

../../../../_images/RFID.png
