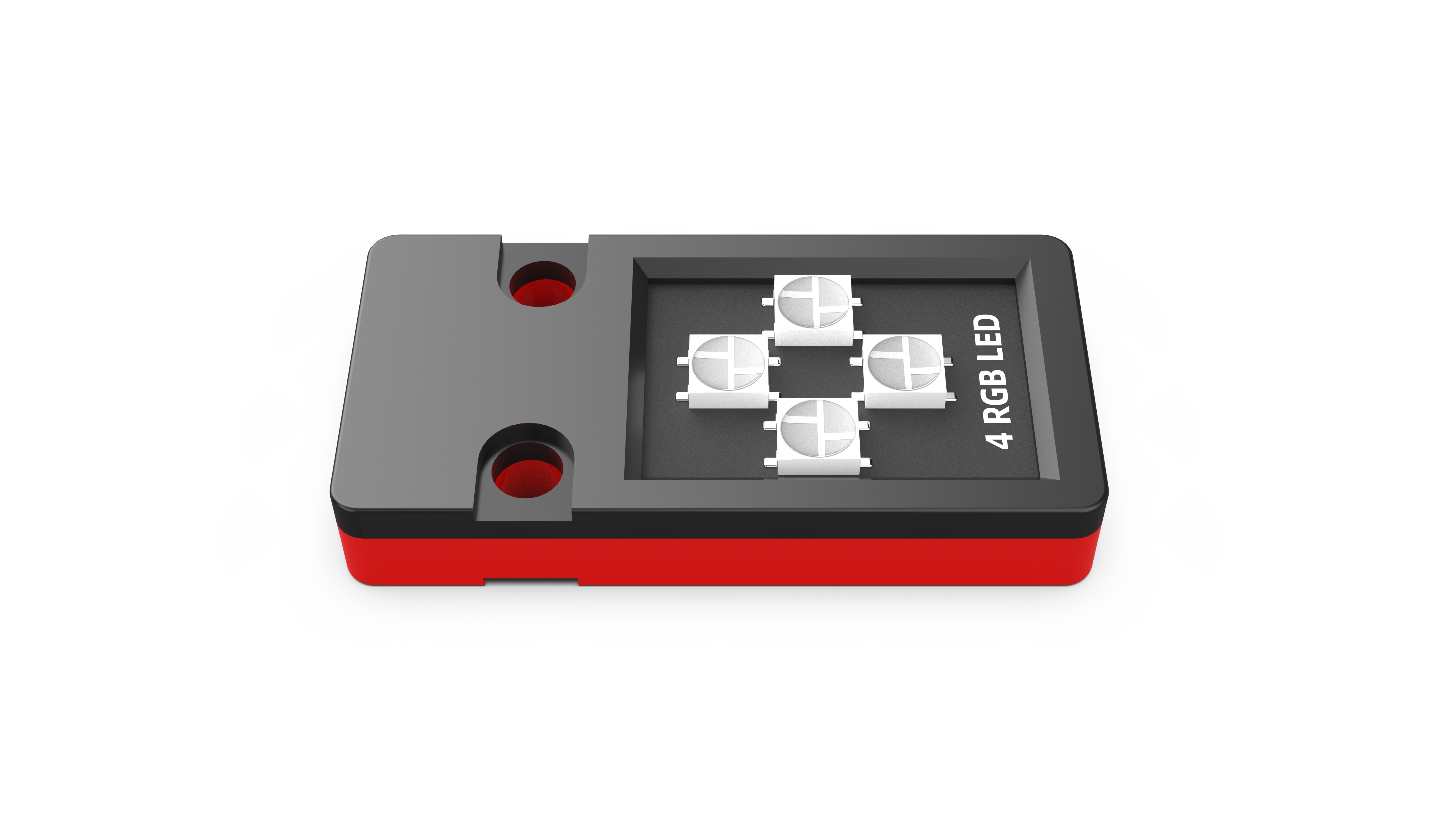

RGB LED(4灯)

概述

单板级联4颗RGB灯珠，采用LED专用主控芯片WS2812，支持单总线控制。

技术参数

工作电压： VCC 3.3V -5V

模块尺寸：24*48mm

固定安装：2个兼容塑料积木通孔

控制方式：RGB分量

引脚定义

引脚	定义
GND	地
VCC	电源
DI	控制信号输入
NC	空

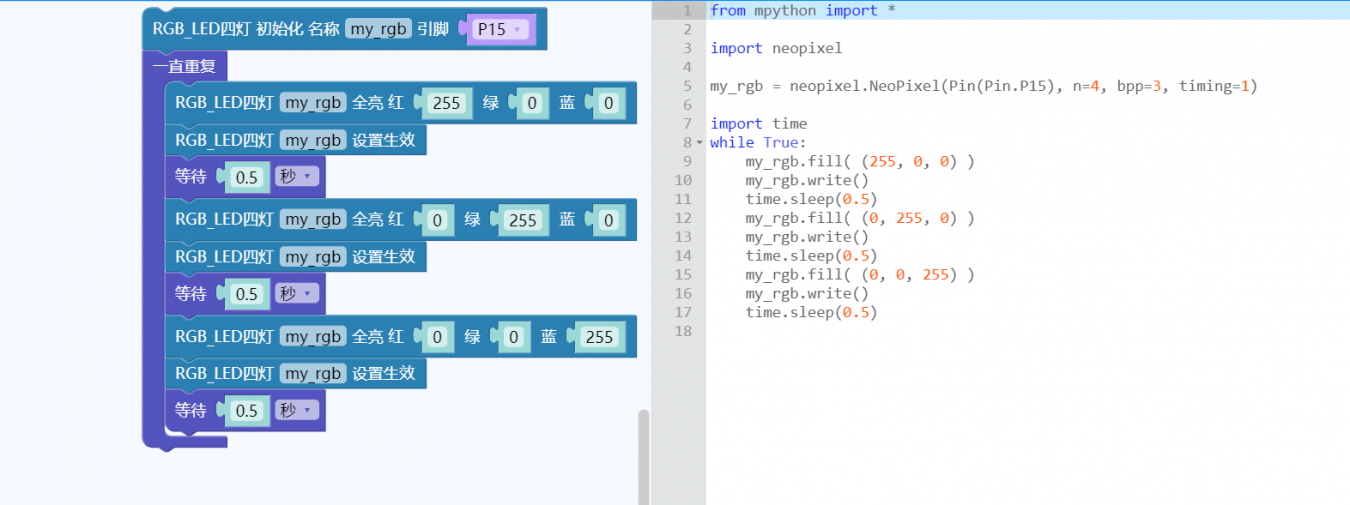

示例程序

控制4个RGB灯依次按红绿蓝颜色点亮。

from mpython import *

import neopixel

my_rgb = neopixel.NeoPixel(Pin(Pin.P15), n=4, bpp=3, timing=1)

import time
while True:
    my_rgb.fill( (255, 0, 0) )
    my_rgb.write()
    time.sleep(0.5)
    my_rgb.fill( (0, 255, 0) )
    my_rgb.write()
    time.sleep(0.5)
    my_rgb.fill( (0, 0, 255) )
    my_rgb.write()
    time.sleep(0.5)
