磁感应传感器

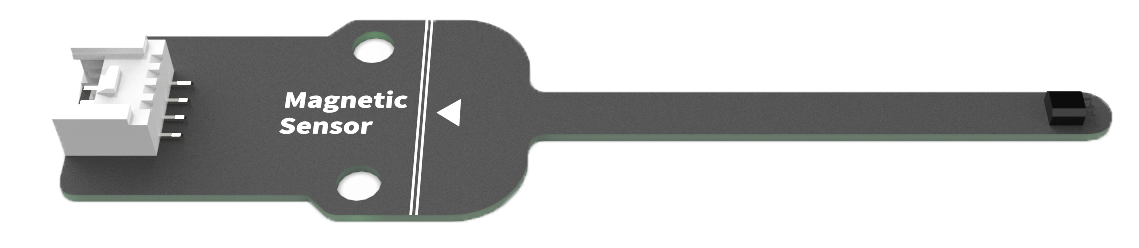

概述

用于检测量磁感应强度的I2C通讯类的传感器。

技术参数

工作电压： VCC 3.3V -5V

固定安装：2个螺丝孔

测量范围：±100mT

引脚 定义

引脚	定义
GND	地
VCC	电源
SCL	I2C时钟
SDA	I2C数据

使用教程

1、在程序编程中需要注意拨动开关地址和程序中的地址一致!

2、将磁感应棒接入模块，感应元器件（霍尔元件）位于磁感应棒的前端。

示例程序

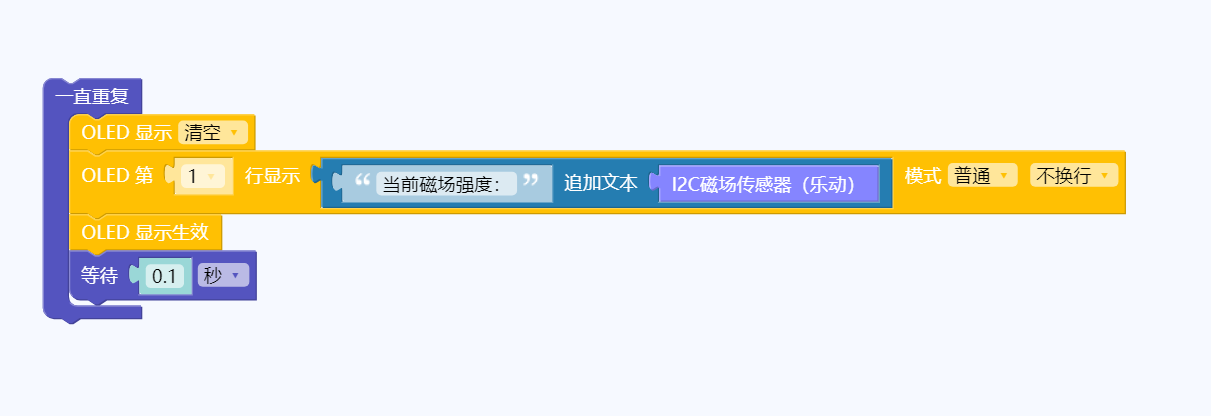

用掌控板OLED屏显示磁感应传感器的测量的磁场强度。
